プラスチックマスク

¥ 14,900 税込

多品種少量生産を得意とするお客様から、設計を変更することなくハンダ接合部の信頼性を高めたいとのご要望が増えて参りました。背景には少量生産品こそ高い信頼性を求める市場ニーズの高まりがございます。

弊社のプラスチックマスクではメタルマスクでは困難なパッド面積以上の「はみ出し印刷」が可能です。
ハンダボールを抑えながらハンダ量を増やすことで、ハンダ接合部の信頼性向上が期待できます。

■仕様

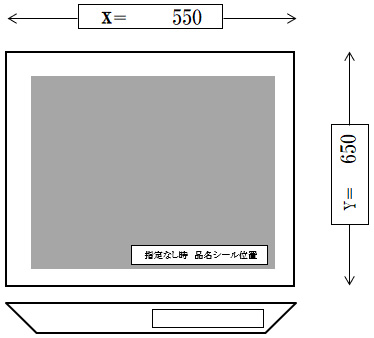

外形枠サイズ:550×650×厚さ6(単位mm)
(対応できる最大基板サイズ横400mm×縦300mm)
枠材質:アルミ押出し材
マスクフィルム厚:100μ/120μ
マスクフィルム材質:PPS系樹脂に特殊コーティング
開口数:3,000穴以下

上記マスク寸法やマスク厚以外、3001穴以上をご希望の場合はご相談下さい。
(料金は別途お見積り致します。)

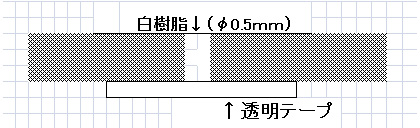

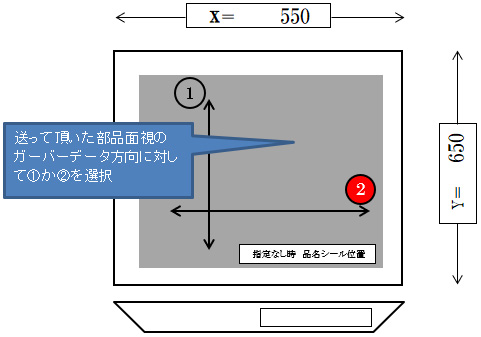

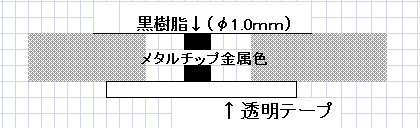

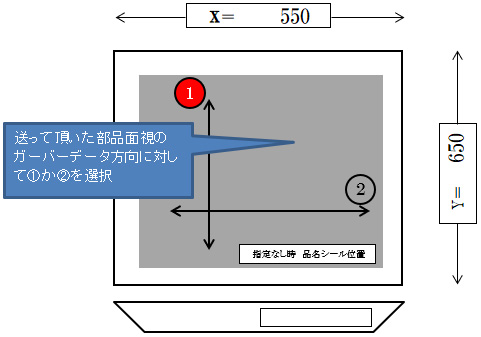

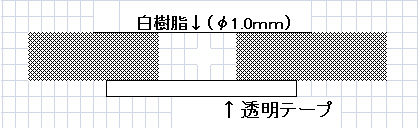

※下記、選択肢の「認識マーク加工模式図」「品名表示位置」「スキージ移動方向」の詳細は詳細説明をご覧ください。

※ご購入後、ガーバーデータまたはDXFデータのご提出をお願いいたします。
ご提出方法はご利用ガイドをご覧くださいませ。
